51单片机

一些没有分类的知识：

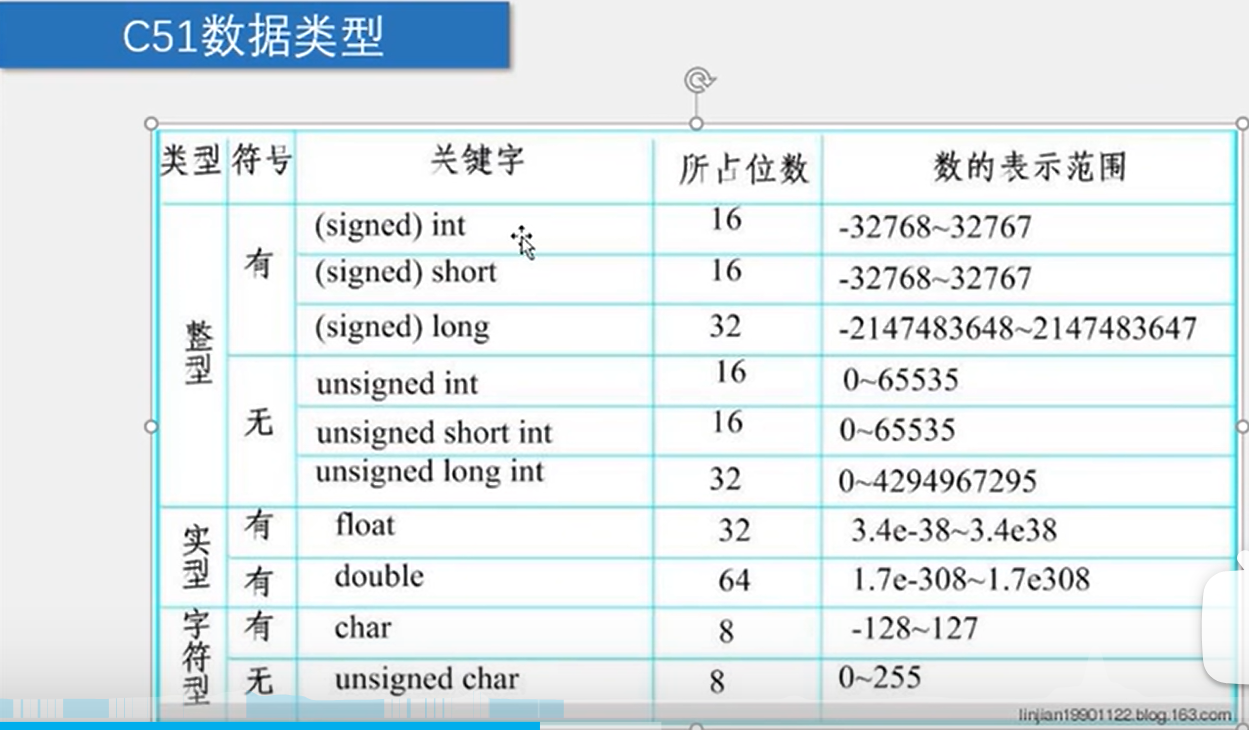

数据类型

点亮led灯

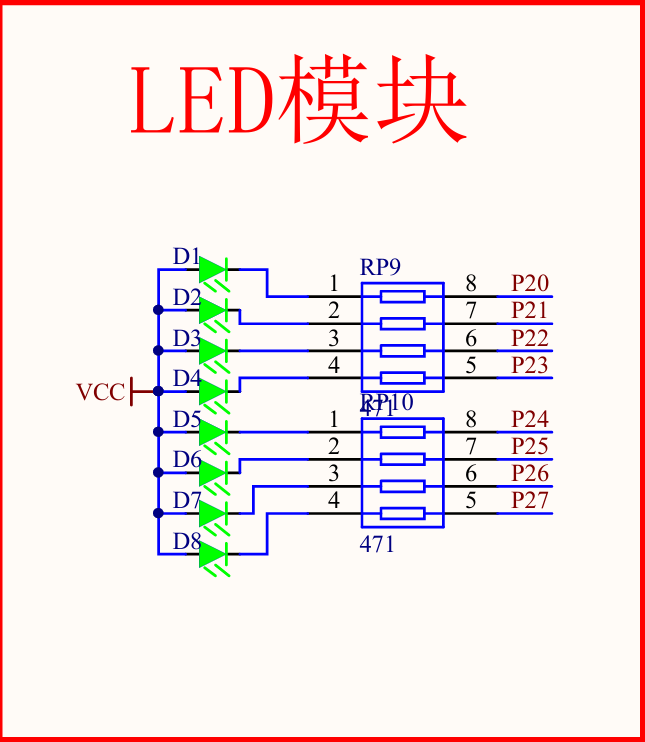

led灯模块

点亮一个led灯

1
2
3
4
5
6
7
8
9
10
#include <REGX52.H>

void main()
{
	P2=0x00;// 0101 0101
	while(1)
	{

	}
}

0x是一个前缀，代表后面数字为十六进制
2025-9-8

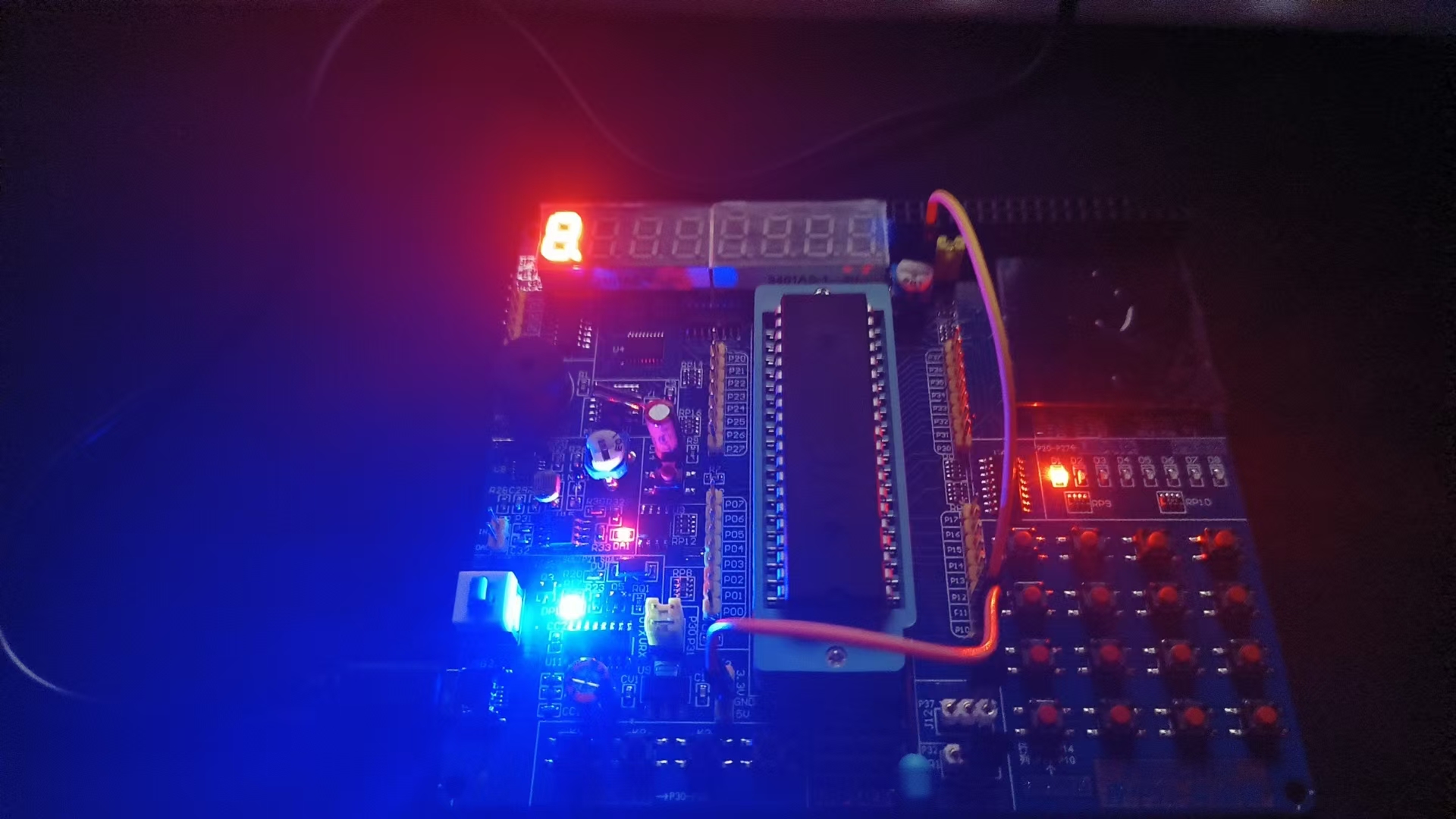

2025-9-8日，第一次完成一个单片机小任务，点亮了一个led灯，非常有成就感。目前进程，江协51单片机第四个视频。

led灯闪烁

STV-ISP中有个功能叫软件延时计时器，可以通过这个功能生成延时代码写入程序当中。延时代码是一个函数，直接在主函数中调用即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#include <REGX52.H>
#include <INTRINS.H>
void Delay500ms(void)	//@12.000MHz
{
	unsigned char data i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void main()
{

	while(1)
	{
		P2=0xFE;// 1111 1110
		Delay500ms();
		P2=0XFD; // 1111 1101
		Delay500ms();


	}
}

流水线式灯光

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
#include <REGX52.H>
#include <INTRINS.H>
void Delay1ms(unsigned int xms)	//@12.000MHz
{
	unsigned char data i, j;
	while(xms)
		{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	xms--;
}
}
void main()
{
	Delay1ms(500);
	while(1)
	{
		P2=0xFE;// 1111 1110
			Delay1ms(100);
		P2=0XFD; // 1111 1101
			Delay1ms(100);
		P2=0xFB;// 1111 1011
			Delay1ms(100);
		P2=0xF7;// 1111 0111
			Delay1ms(100);
		P2=0xEF;// 1110 1111
			Delay1ms(100);
		P2=0xDF;// 1101 1111
			Delay1ms(100);
		P2=0xBF;// 1011 1111
			Delay1ms(100);
		P2=0x7F;// 0111 1111
			Delay1ms(100);


	}
}

独立按键

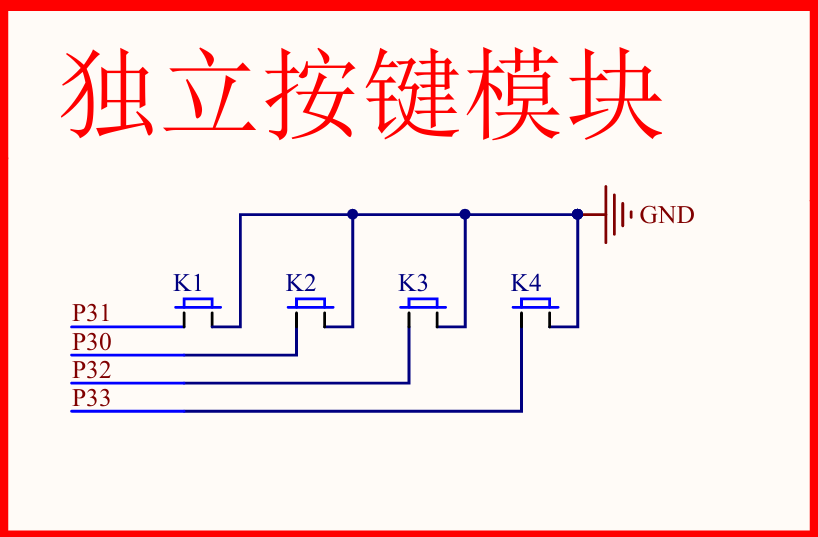

独立按键电路图

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#include <REGX52.H>
#include <INTRINS.H>
void main()
{
	while(1)
	{
	if(P3_1==0)
	{
		P2_0=0;
	}
		else
		{
		 P2_0=1;
		}
	}

}

这行代码表示，按下第一个按键，可以是第一个led灯亮。

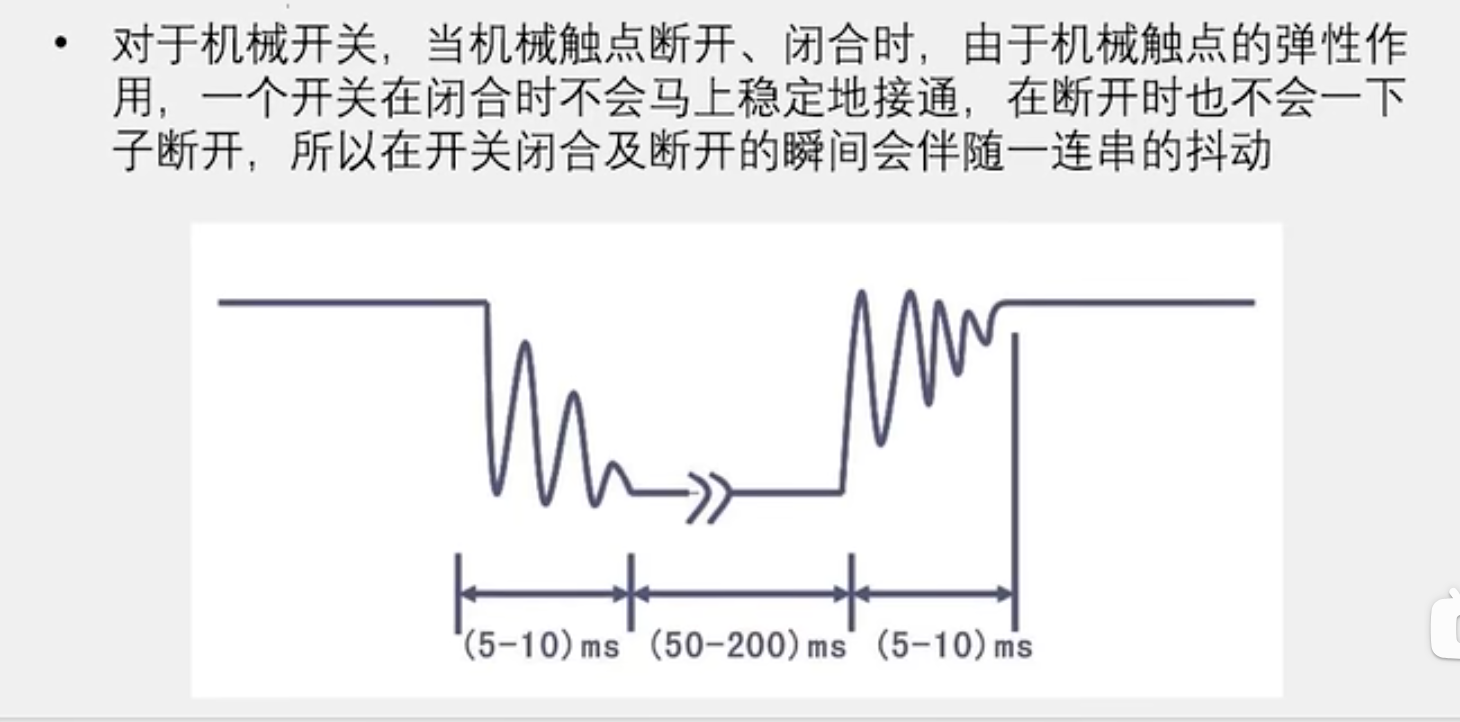

按键抖动

用独立按键控制led灯的状态

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
#include <REGX52.H>
#include <INTRINS.H>
void Delay1ms(unsigned int xms)	//@12.000MHz
{
	unsigned char data i, j;
	while(xms)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	xms--;
}
}
void main()
{
	while(1)
	{
		if(P3_1==0)
			{
					Delay1ms(20);
					while(P3_1==0);
				  Delay1ms(20);

					P2_1=~P2_1;

	}

		}
}

独立按键控制led显示二进制
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
#include <REGX52.H>
#include <INTRINS.H>
void Delay1ms(unsigned int xms)	//@12.000MHz
{
	unsigned char data i, j;
	while(xms)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	xms--;
}
}
void main()
{
	while(1)
	{
		if(P3_1==0)
			{
					Delay1ms(20);
					while(P3_1==0);
				  Delay1ms(20);

					P2++;

	}

		}
}

表示二进制

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
#include <REGX52.H>
#include <INTRINS.H>
void Delay1ms(unsigned int xms)	//@12.000MHz
{
	unsigned char data i, j;
	while(xms)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	xms--;
}
}
void main()
{
	unsigned char led=0;
	while(1)
	{
		if(P3_1==0)
			{
					Delay1ms(20);
					while(P3_1==0);
				  Delay1ms(20);

					led++;
					P2=~led;
	}

		}
}

数码管

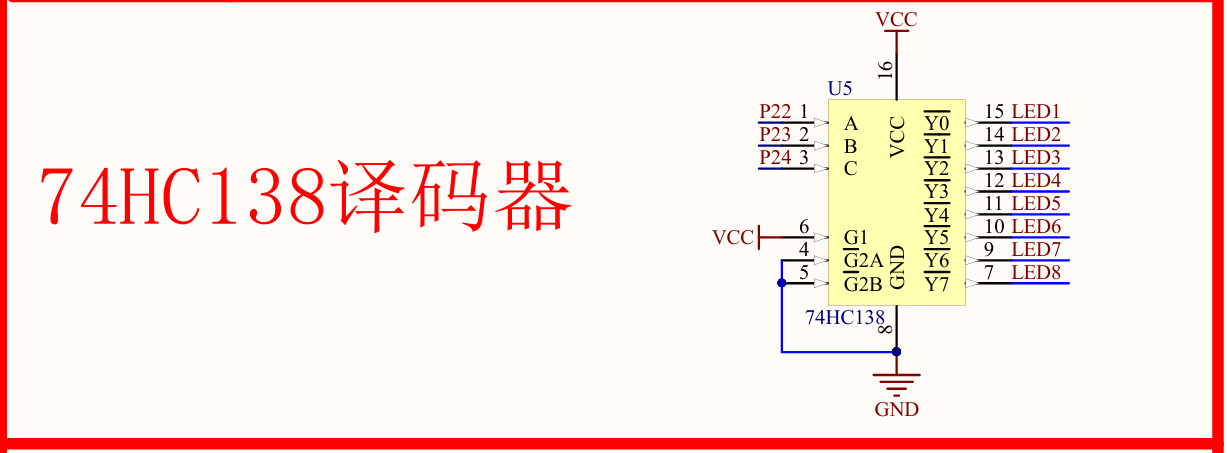

译码器
数码管

静态数码管显示

第四个数码管上显示6；

1
2
3
4
5
6
7
8
9
10
11
12
#include <REGX52.H>
#include <INTRINS.H>
void main()
{
	P2_4=1;
	P2_3=0;
	P2_2=0;
	P0=0x7D;
	while(1)
	{
}
	}

数码管显示代码完整版

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
#include <REGX52.H>
#include <INTRINS.H>

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=NixieTable[Number];
}
void main()
{
	Nixie(1,9);
	while(1)
	{

}
	}

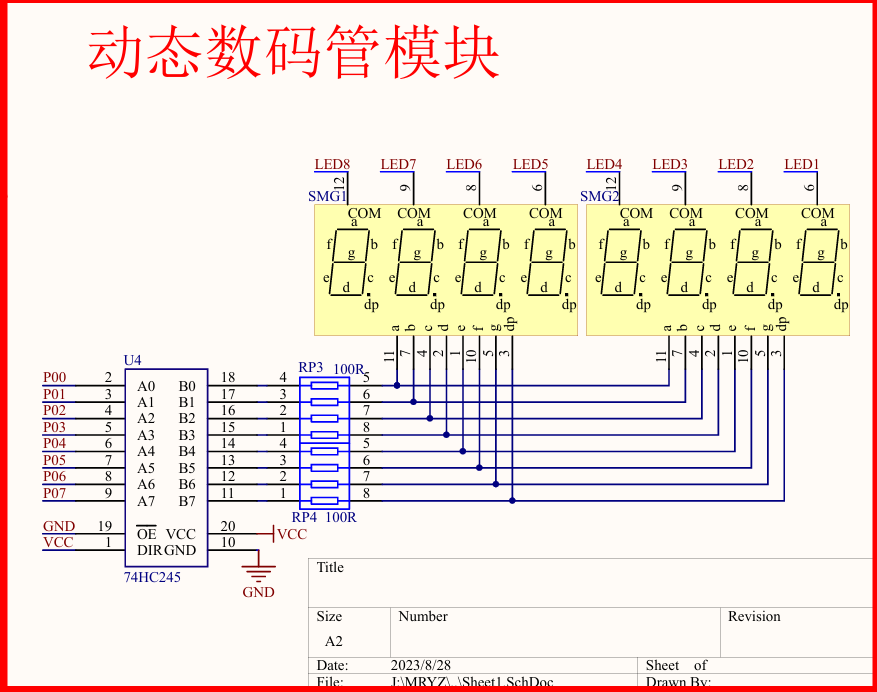

动态数码管显示

数码管的消影
需要在每一个字段之后做一个清零操作；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
#include <REGX52.H>
#include <INTRINS.H>

void Delay(unsigned int xms)	//@12.000MHz
{
		unsigned char data i, j;
	while(xms--)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	}

}


unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=NixieTable[Number];
	Delay(1);
	P0=0x00;
}
void main()
{
	while(1)
	{
		Nixie(4,5);
		Nixie(2,7);
		Nixie(3,3);
		Nixie(5,5);
		Nixie(6,6);
		Nixie(7,0);
		Nixie(8,8);
}
	}

模块化编程

LCD1602A液晶屏

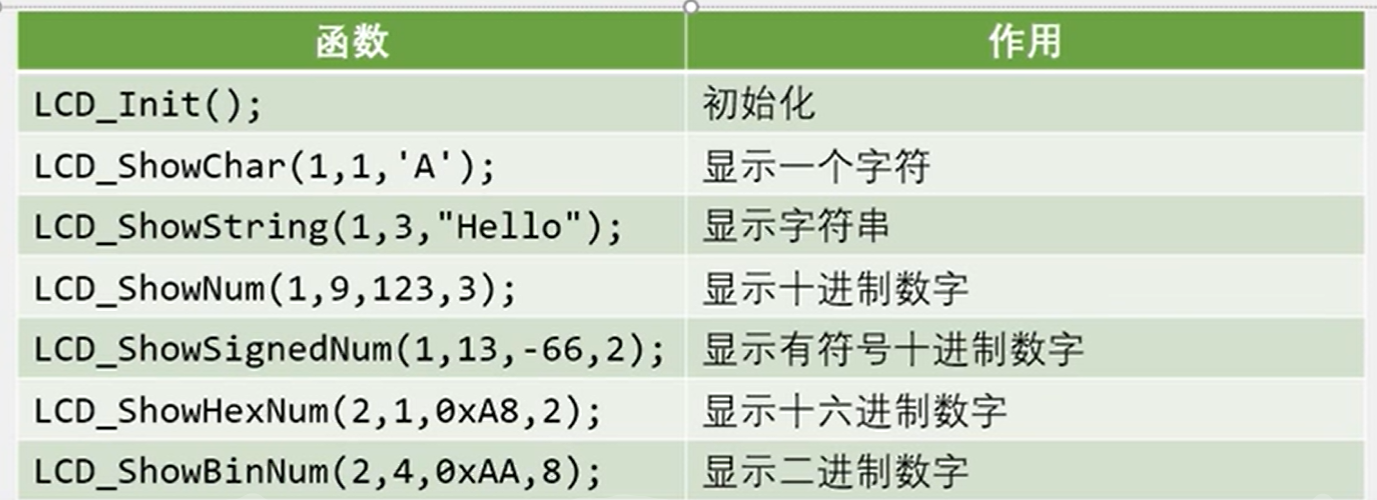

液晶屏

矩阵键盘

MatrixKey.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
#ifndef __MatrixKey_H__
#define __MatrixKey_H__
#include <REGX52.H>
#include "Delay.h"
unsigned char MatixKey()
{
	unsigned char KeyNumber=0;

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=13;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=9;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=5;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=1;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=14;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=10;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=6;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=2;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=15;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=11;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=7;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=3;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=16;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=12;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=8;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=4;}

	return KeyNumber;
}

#endif

MatrixKey.h

1
unsigned char MatixKey();

main()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
#include <REGX52.H>
#include "LCD1602.h"
#include "MatrixKey.h"
unsigned char KeyNum;

void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"Hello,World");
	while(1)
	{
    KeyNum=MatixKey();
		if(KeyNum)
		{
			LCD_ShowNum(2,1,KeyNum,2);
		}
}
	}

电子锁

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
#include <REGX52.H>
#include "LCD1602.h"
#include "MatrixKey.h"
unsigned char KeyNum;
unsigned int password,count;
void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"password:");
	while(1)
	{
		KeyNum=MatixKey();
		if(KeyNum)
		{
			if(KeyNum<=10)
			{
				if(count<4)
				{
				password*=10;
				password+=KeyNum%10;
				count++;
				}
				LCD_ShowNum(2,1,password,4);
			}
			if(KeyNum==11)
			{
				if(password==210)
				{
					LCD_ShowString(1,14,"OK ");
					password=0;
					count=0;
						LCD_ShowNum(2,1,password,4);
				}
				else
				{
					LCD_ShowString(1,14,"ERR");
					password=0;
					count=0;
						LCD_ShowNum(2,1,password,4);
				}
			}
			if(KeyNum==12)
			{
				password=0;
									count=0;
						LCD_ShowNum(2,1,password,4);
			}
		}
}
	}

定时器
